ITOH DENKI JAPAN · FLAT RIGHT ANGLE TRANSFER
F-RAT-NX75-F17-6060-CN-S3
Module chuyển hướng 90° cho hệ thống băng tải con lăn, sử dụng công nghệ motorized drive roller (MDR).
↗ Chuyển hướng 90° | ▣ 595 × 595 mm | ◉ Tải tối đa 50 kg | ⚡ 24 VDC
F-RAT-NX75-F17-6060-CN-S3 là gì?

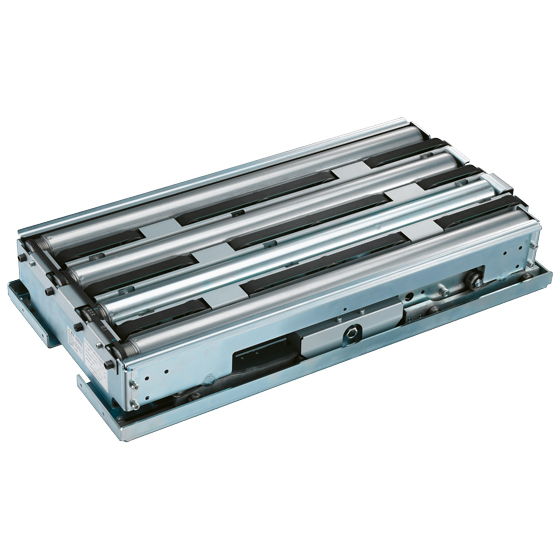

F-RAT-NX75-F17-6060-CN-S3 là module chuyển hướng vuông góc thuộc dòng F-RAT-NX75 của Itoh Denki. Thiết bị được lắp tại điểm rẽ hoặc phân tuyến để thay đổi hướng di chuyển của kiện hàng trên băng tải.
Module sử dụng con lăn truyền động bằng motor tích hợp và cơ cấu chuyển đổi bề mặt vận chuyển. 6060 là kích cỡ module; F17 thể hiện cấu hình tốc độ danh định; S3 là phiên bản tiêu chuẩn.
Ưu điểm nổi bật
Thông số kỹ thuật
Lưu ý: Tốc độ vận chuyển thực tế phụ thuộc tải, vật liệu, hình dạng đáy kiện hàng và điều kiện môi trường. Cần đối chiếu manual và thử với kiện hàng thực tế trước khi chốt thiết kế.
Ứng dụng
- Điểm rẽ 90° trên hệ thống băng tải con lăn.
- Trạm phân luồng thùng carton, khay và kiện hàng.
- Điểm giao giữa tuyến băng tải chính và tuyến nhánh trong kho hoặc nhà máy.
Cần kiểm tra gì trước khi lựa chọn?
Hãy xác nhận kích thước và khối lượng kiện hàng, độ phẳng của đáy, hướng vận chuyển, kiểu tín hiệu NPN/PNP, driver card, nguồn 24 VDC và kích thước khung lắp đặt. Những thông tin này quyết định khả năng tích hợp và độ ổn định của hệ thống.
Tài liệu kỹ thuật Itoh Denki Japan
Xem hướng dẫn chính hãng để xác nhận cấu hình, phương án lắp đặt và đấu nối của F-RAT-NX75.
